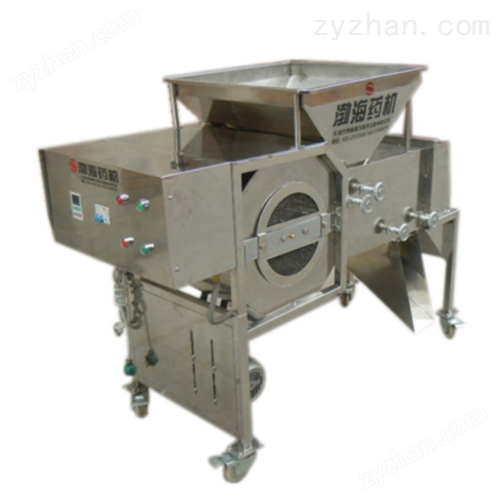

FX型变频风选机作为现代物料分选领域的创新设备，通过变频技术实现了气流分选工艺的智能化升级。本文将从工作原理和结构组成两个维度，系统解析该设备的运行机制与设计特点。
一、FX型变频风选机的工作原理
FX型变频风选机采用气流分选与机械振动协同作用的分选机制，其核心原理基于物料密度差异与气流动力学特性。
1、气流分选机制
物料在分选床面形成悬浮层，通过底部供风系统产生上升气流，低密度物料(如煤)因浮力作用悬浮于气流中，高密度物料(如矸石)则沉降至床面底部。
分选过程中，气流速度与物料沉降速度的平衡是关键，轻质物料被气流携带至分离区，重质物料通过振动作用流向排料端。
2、变频控制技术
变频器通过调节风机电动机的转速，精确控制气流速度。例如，三菱FX系列PLC根据传感器反馈的压力信号，采用PID控制算法动态调整风量，确保分选精度。
变频技术优化了能耗，避免了传统风选机的气流浪费，同时通过闭环控制提高了分选稳定性。
3、振动辅助分选
振动机构通过电动机驱动，产生周期性的机械振动，促进物料在床面上的分层与移动。振动频率和振幅可调，以适应不同物料特性。
振动与气流的协同作用增强了分选效果，使物料按密度梯度自然分层，提高了分选效率。
二、FX型变频风选机的主要结构组成
FX型变频风选机的结构设计注重高效分选与操作便利性，核心组件包括分选床、供风系统、振动机构、变频控制系统及辅助系统。
1、分选床
床架与床面：床架支撑整个分选床，床面采用橡胶材质，具有耐磨性和弹性，减少物料冲击损伤。床面设计为纵向和横向倾斜，促进物料自然流动。
格板与凹槽：床面设有10条格板，形成11条平行凹槽，凹槽设计优化了物料分布，防止堆积，确保气流均匀通过。
2、供风系统
风管与风门：风管连接风机与分选床，手动风门用于初始气流调节，空气室提供稳定气流，减少波动。
变频风机：风机采用变频电动机驱动，通过变频器调节转速，实现气流速度的精确控制，适应不同分选需求。
3、振动机构
电动机与减速机：电动机提供动力，减速机降低转速并增加扭矩，确保振动平稳。
无级调速装置：通过调节冲程和冲次(如12～24mm和250～400次/min)，优化振动参数，适应不同物料特性。
4、变频控制系统
变频器与PLC：变频器(如三菱FR-F540L-16K-CH)调节风机转速，PLC(如三菱FXON-24MR)集成传感器信号，实现风量自动调节。
传感器与反馈机制：压力传感器实时监测气流状态，PLC通过PID算法计算并输出控制信号，变频器执行调整，形成闭环控制。
5、辅助系统
给料装置：包括给料溜槽和振动给料机，确保物料均匀进入分选床，避免局部过载。
排料装置：分离后的轻质和重质物料通过不同排料口排出，设计为可调节的挡板，便于控制排料速度和方向。
除尘系统：集尘器收集分选过程中产生的粉尘，减少环境污染，符合环保要求。
